百叶式消声器探讨

发布来源：成都振声科技发布时间：2016-05-10 文章已被：人阅读

咱们知道，消声器是答应气流经过，却又能阻挠或减小声响传达的一种器材，是消除空气动力性噪声的重要措施。消声器能够阻挠声波的传达，答应气流经过，是控制噪声的有用东西。
消声器品种许多，首要分可为六种首要的类型，即阻性消声器、抗性消声器、阻抗复合式消声器、微穿孔板消声器、共振消声器等，百叶式消声器归于阻性消声器。
阻性消声器形式品种许多，其消声功能首要与通道形式、长度及吸声资料的功能有关。
直管式消声器是阻性消声器中最简略的一种，其消声量的常用核算公式为：
       （1）
其间
       f（a₀）＝4.34×     （2）
式中     f（a₀）—— 是与资料吸声系数a₀有关的消声系数，也可由表1查得；
f（a₀）—— 正入射吸声系数；
P —— 消声器通道截面周长（m）；
S —— 消声器通道截面积(m2）；
l —— 消声器的有用长度（m）。
由式（1）可见，阻性直管式消声器的消声量除同吸声资料功能有关外，还与消声器的有用长度l及通道截面周长P成正比，而与通道截面积S成反比，因而添加有用长度和通道周长、截面积之比值P/S，即可进步消声量。当通道截面面积因流量、流速请求而确定时，挑选合理的通道截面形状，也可进步消声效果。
表1 消声系数f（a₀）与
吸声系数（a₀）的联系

a₀	f（a₀）	a₀	f（a₀）
			理论值	经验值
0.1 0.15 0.20 0.25 0.30 0.35 0.40 0.45 0.50	0.11 0.17 0.24 0.31 0.39 0.47 0.55 0.64 0.75	0.55 0.60	0.86 0.98	0.82 0.90
		0.65 0.70 0.75 0.80	1.11 1.27 1.45 1.66	1.0 1.05 1.12 1.2
		0.85 0.90 0.95 1.00	1.92 2.25 2.75 4.34	1.3 1.35 1.42 1.5

注：当消声器内吸声资料的吸声系数大于0.6时，主张选用表中经验值核算。以使核算值挨近实践值。如对阻性消声器效果作大略预算时，则可取f（a₀）值为1。
在实践运用中，咱们会遇到这种情况，消声器装置位置有限,消声器的通道长度不能满意消声量规划请求（上述公式说到的l)。这时，咱们需求选用斜片式、V型消声片式来改动消声器的有用消声长度。

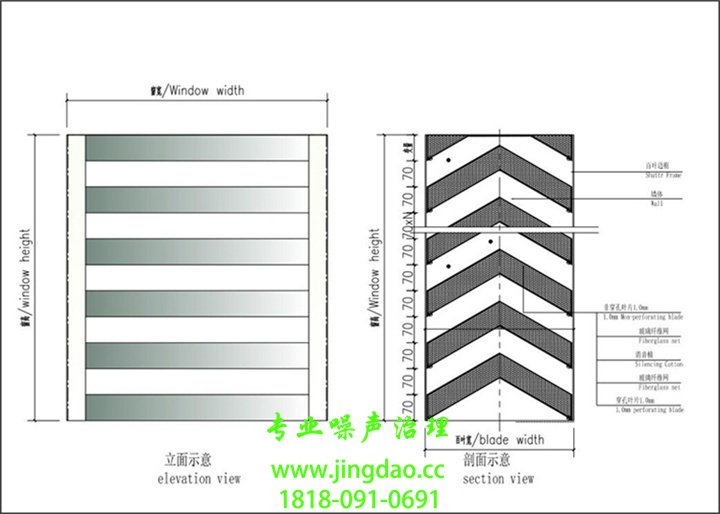

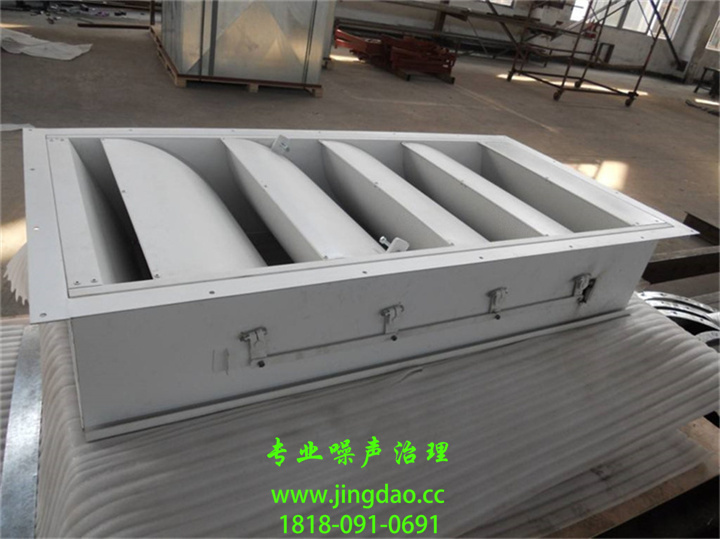

百叶消声器消声片可为等边、不等边、波浪形、不等边波浪形。实用性强易加工的等边、不等边百叶消声器为本课题研讨目标。百叶消声器的消声量就不能用片式消声器消声量核算公式核算。
其间还添加了两个变量，β*θ
f（a₀）—— 正入射吸声系数；
P —— 消声器通道截面周长（m）；
S —— 消声器通道截面积(m2）；
l —— 消声器的有用长度（m）；
∠β—— 不等边消声片夹角变量；（夹角在90°~180°改变，假定夹角无限挨近90°，假定背部为隔声量为无限高钢板，将会彻底密闭噪声，当然如夹角不存在，消声器消声量就与片式消声器消声量核算共同。消声片类似于声屏障的效果)；
θ—— 不等边消声片资料隔声变量（与资料隔声量有关，隔声量越高，声波穿透力越小，消声器消声量越大）。

以上变量数据需有实验室取得，敬请等待。
